معرفی:

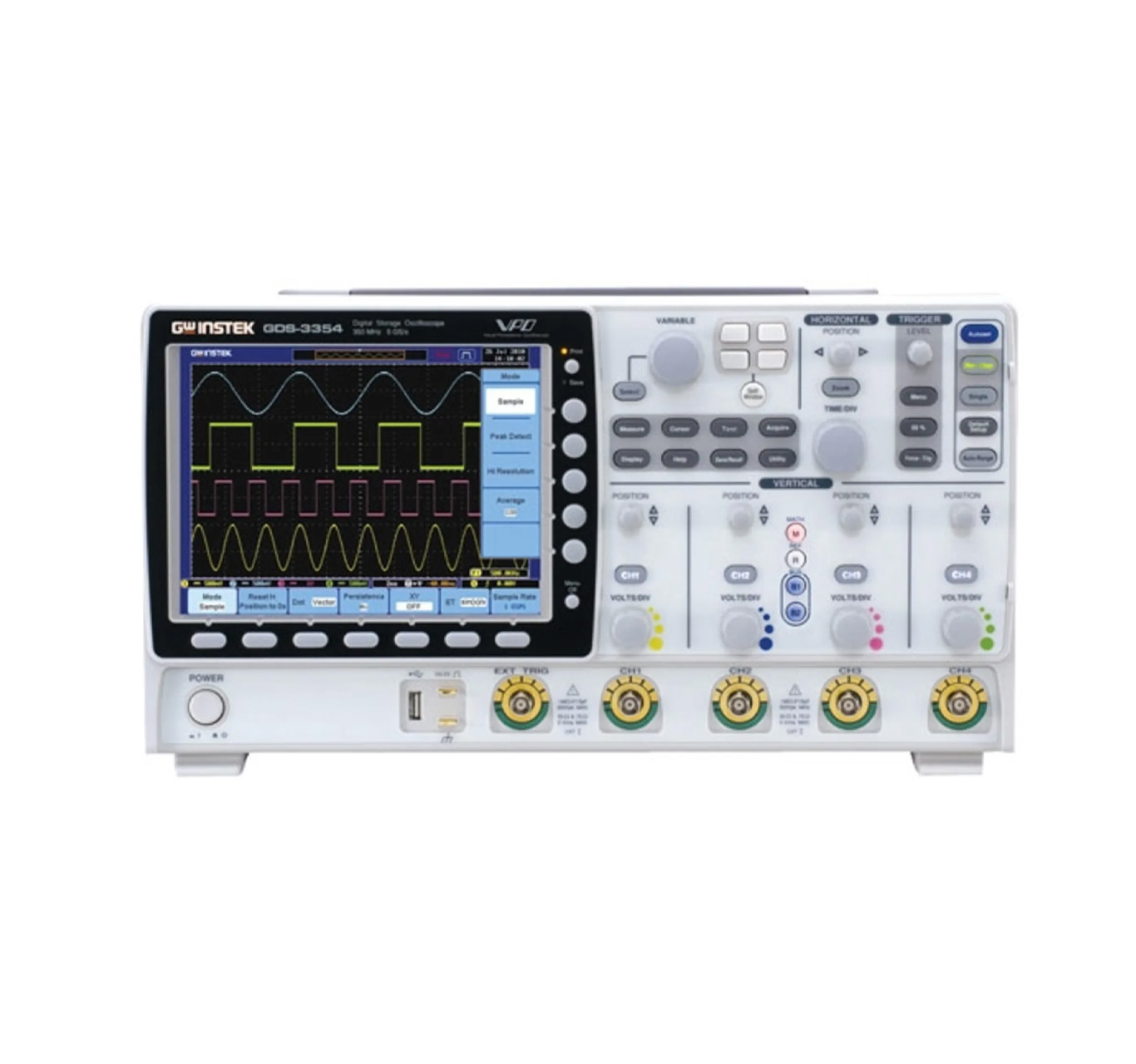

دستگاه اسیلوسکوپ دیجیتال 500 مگ 4 کاناله گودویل مدل GW instek GDS-3504 یک اسیلوسکوپ حرفه ای با نمایشگر رنگی 8 اینچی و قابلیت اتصال به PC می باشد. قطعه ای که به آن قلم نیز گفته می شود یک لکه نورانی است که در اثر برخورد یک باریکه الکترون به پردهای فلوئورسان بوجود میآید. به علت لختی بسیار کم باریکه الکترون، میتوان این باریکه را برای دنبال کردن تغییرات لحظهای (ولتاژهایی که در زمان خیلی کوتاه بسیار سریع تغییر میکنند، یا فرکانسهای بسیار بالا) بکار برد. کارکرد اسیلوسکوپ بر اساس ولتاژ است. البته به کمک مبدل ها (ترانزیستورها) میتوان جریان الکتریکی و کمیت های دیگر فیزیکی و مکانیکی را به ولتاژ تبدیل کرد.
ویژگی:
- فن آوری VPO
- پورت خروجی SVGA
- 24 حافظه داخلی
- 25k Point Memory برای هر کانال ورودی
- نمایشگر TFT LCD SVGA رنگی 8 اینچی
- فانکشن FFT , FFT rms
- USB Flash
- اتصال به کامپیوتر با پورت RS232C و USB
Datasheet:
مشخصات:
| تعداد کانال | 4 عدد |
| حداکثر فرکانس اندازه گیری | 500 مگاهرتز |
| نرخ نمونه برداری | 4 گیگا سمپل در ثانیه |
| حافظه داخلی | دارد |
| تعداد نوع اندازه گیری | 28 |
| تغذیه ورودی | 220 ولت |
| فانکشن FFT | دارد |
| نوع صفحه نمایش | LCD |
| قابلیت اتصال به PC | دارد-پورت USB |
