معرفی:

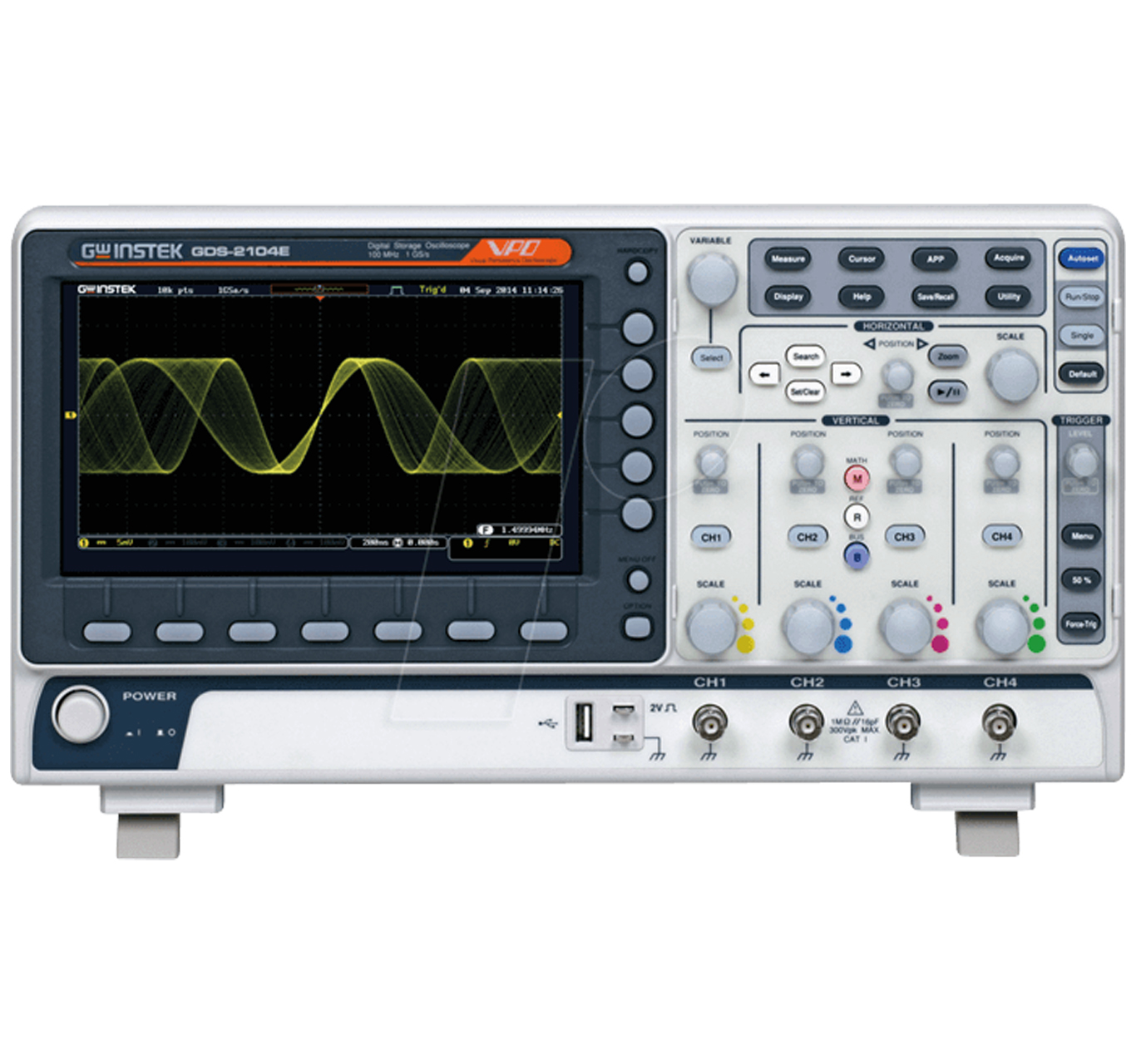

GDS-2104Eاز GW Instek یک اسیلوسکوپ ذخیره سازی دیجیتال 4 کاناله 100 مگاهرتز سری  GDS-2000E است. این مدل 4 کاناله نرخ نمونه برداری بلادرنگ 1GSa/s را برای هر کانال فراهم می کند. صفحه نمایش 8 اینچی 800 x 480 TFT LCD و حداقل محدوده عمودی 1mV/div به اسیلوسکوپ امکان اندازه گیری سیگنال های ضعیف پیچیده و نمایش واضح نتایج اندازه گیری را می دهد. با توجه به عمق حافظه اسیلوسکوپ دیجیتال 10M حافظه طولانی برای کاربران فراهم می کند تا به طور کامل شکل موج ها را بازیابی و تجزیه و تحلیل کنند. این به جستجوی شکل موج و توابع حافظه تقسیم‌بندی شده مجهز شده است تا کاربردهای انعطاف‌پذیر حافظه طولانی 10M را گسترش دهد. حافظه تقسیم‌بندی شده را می‌توان حداکثر به 29000 بخش تقسیم کرد تا کاربران بتوانند از هر شکل موج بی‌اهمیت دور بزنند تا به سرعت همه شکل‌های موج مورد نیاز را جستجو کنند. با این تابع، می توان شکل موج های معنی دار تری را ذخیره کرد و شکل موج های هدف را می توان به سرعت نمایش داد. با عملکرد جستجوی شکل موج، کاربران می توانند به سرعت شکل موج های مورد نظر را با توجه به شرایط ماشه مورد نیاز جستجو کنند.

ویژگی ها

• عملکرد ماشه و رمزگشایی باس سریال I2C/SPI/UART/CAN/LIN
• فن آوری VPO
• فانکشن FFT و FFT rms
• ذخیره سازی سیگنال 10MPts
• فانکشن Go/No go
• کوپلینگ ورودی: AC, DC, GND
• امپدانس ورودی: 1MΩ / 16pF
• اتصال به PC با پورت0 و Ethernet RJ-45

Datasheet:

gds-2104e-datasheet

مشخصات:
